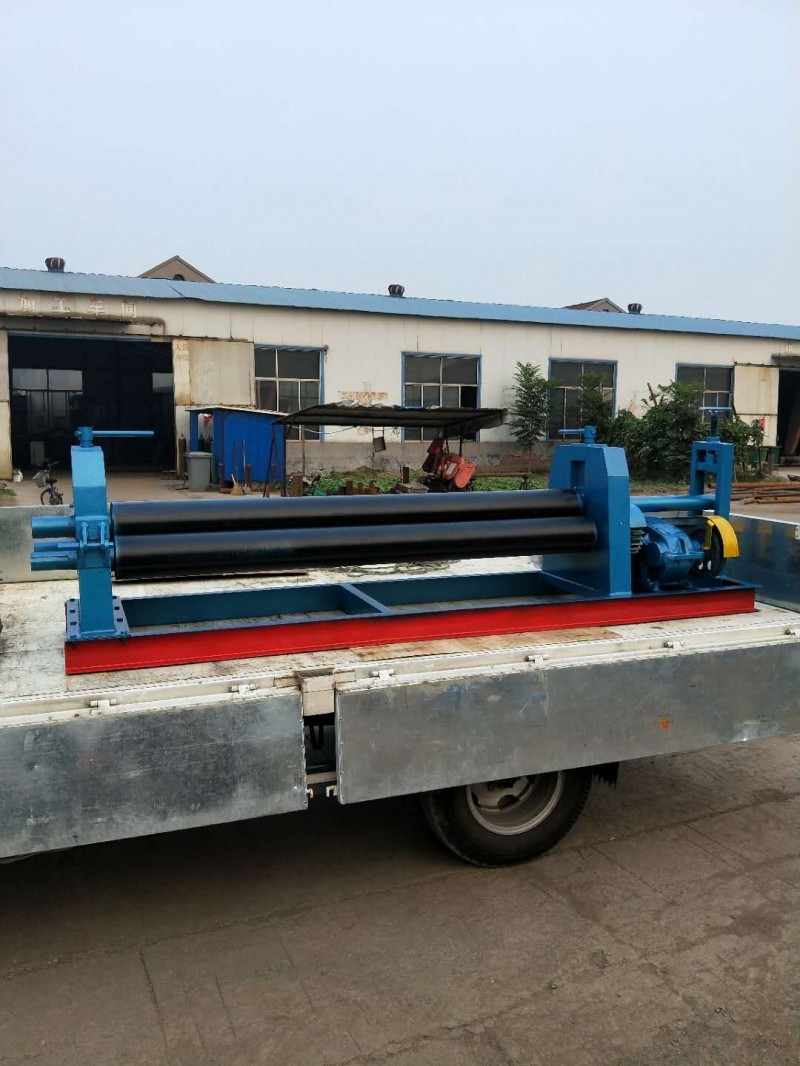

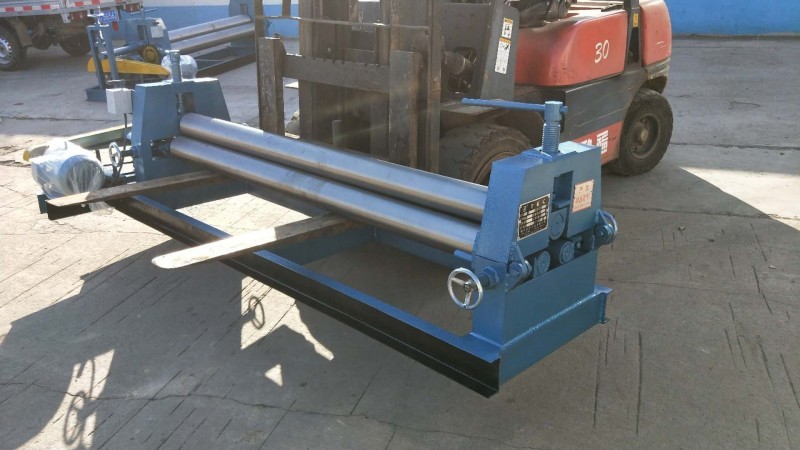

半自動卷板機結構形式為三輥對稱式。上輥在兩下輥中間對稱位置作垂直升降運動，通過絲杠實現上輥的升降，便使所卷制的材料變形，該卷板機是用于金屬板材型材彎曲、變型的一種通用設備，它借助于專用工具或其它設備來完成板材端面的預彎，可以卷制圓形、弧形工件，在石油、化工、鍋爐、水電、造船、工業設備安裝以及機械制造行業中有著廣泛的應用。該機器采用倒順開關（已安裝在卷板機上）來實現卷板的正、反轉，檢查機器無誤后，調節絲杠讓上輥壓至板材表面，把倒順開關打到“倒”“順”視現場板材的放入端而定讓電動機正轉還是把反轉，卷制一邊后，手動調節絲杠讓上輥壓緊板材在“倒”“順”卷制，如此循環直至達至要求為止。

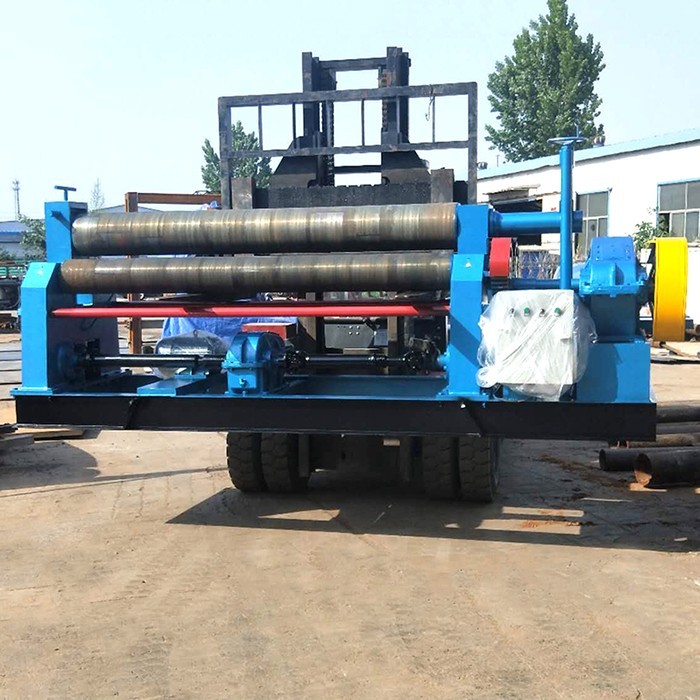

機械自動三輥卷板機，用于將鋼板卷成圓筒形、弧形及錐形。

上輥壓下由附電機經減速機帶動蝸輪蝸桿、絲杠螺母副傳遞動力，使板材產生彎曲變形。卷制傳動通過主電機經主減速機、開式齒輪帶動下輥旋轉，并成為卷板時的主要?jiǎng)恿ΑＩ陷佈b置由上輥、上輥軸承座等組成。上輥兩端軸承座安置滑動軸承。上輥升降用蝸輪蝸桿傳動，壓下裝置由附電機提供動力，通過減速機、蝸輪蝸桿、絲杠螺母機械聯動傳遞扭矩使上輥上下移動。下輥裝置由下輥、下輥軸承座、下輥齒輪及滑動軸承等組成。下輥為主動輥，通過主傳動減速機輸出軸上的齒輪帶動下輥齒輪傳動扭矩至下輥。主要由反倒手柄、倒頭體、活動鉸鏈等組成，翻倒裝置功能是方便成品取出。

設備為鋼板焊接件，機械強度大、精度高、實用性強，上下輥之間平行度的調整及操作簡單、設備維護方便。
